簡介：

高爐料面攝像儀設備是專業用于高爐爐頂監視的高溫監視設備。該產品在吸收、進口產品技術的基礎上，結合國內廠家的實際情況，開發了第三代設備。第三代爐頂高溫工業電視設備采用特別的全封閉防水、防塵、耐高溫?cái)z像探頭，通過冷卻水套插入高爐內部，爐殼鋼板上開孔直徑僅為120mm。采用水冷和氮?dú)猓ɑ蚱渌栊詺怏w）保證攝像頭在高溫、高壓、高塵、潮濕的爐內穩定地在線工作。

高爐爐頂紅外攝像儀系統由插入微型攝像機的高溫鏡頭獲取爐內影像，CCD芯片具有可見光和紅外光雙重功能，在總控室監視器上實時顯示整個料面分布圖像，且壽命長。高溫監控測溫系統廠家認為本設備在高爐（450 M3、無鐘爐頂）投入使用，在開爐裝料過程中，爐頂高溫工業電視攝錄下了裝料的全部情況，測量了料流軌跡和料面形狀。開爐后看到溜槽運動和布料過程，看到料面情況、中心氣流與邊緣氣流的分布狀況，及管道、塌料、坐料和料面偏斜等爐內現象。本系統采用微電子元器件，使系統更適合于高溫、高壓、腐蝕、高濕的環境。系統除應用于250立方米以上煉鐵高爐，還可用于其他高溫、高濕和粉塵大的工業窯爐上。適用于鋼鐵廠爐容由140 m3－1400 m3無鐘爐頂使用，攝像探頭腔采用了球閥和密封環雙重密封保護方式，不用休風就可以進行維護。
該設備已廣泛應用于高爐爐頂、VD真空精連爐、LF爐電爐、RH爐、VC爐以及物料熔融、爐內工件運行、燃燒火焰工況等。

特點：

1、高爐紅外攝像儀代替?zhèn)鹘y(tǒng)的爐頂十字測溫裝置，克服了爐頂十字測溫裝置存在的溫度測量滯后、設備龐大、安裝困難、阻擋下料、維修費高等缺點。

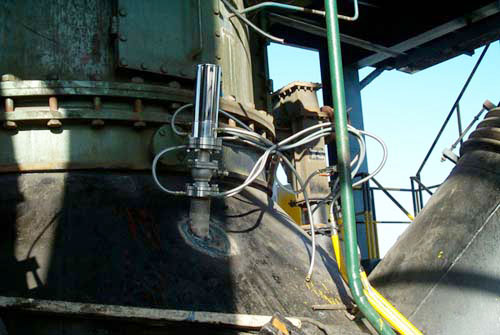

    2、安裝簡捷方便，安裝時只需要在爐頂爐殼上開一個直徑133mm的孔，將攝像槍高溫鏡頭插入爐內即可。
高爐爐頂攝像系統采用氮?dú)?、水?duì)攝像槍進行雙重冷卻，確保攝像槍穩定可靠運行。攝像機采用CCD芯片觀察紅外光，更便于高塵環境下對料面的觀察，攝像機采用廣角鏡頭，無需調焦，調試方便。

3、保護監控系統采用單片機控制技術將用于爐頂攝像裝置冷卻的的氣壓、水壓及攝像機溫度傳給上位計算機的同時，當指標超限時自身也會聲光報警，提示操作者及時調整氣壓或水壓。
    4、當氣壓、水壓稍低于規定值時，爐頂攝像裝置不會被爐內高溫、高濕、高塵損壞。如果攝像裝置前端受到污染，導致監視圖像不清晰，也只需要將攝像槍拔出外套，對隔離鏡片進行簡單擦拭，即可插入再用。

5、攝像探頭腔采用了球閥和密封環雙重密封保護方式，不休風就可以進行維護。
